我國疆域遼闊，地質(zhì)條件復(fù)雜多樣，鐵礦床在不同地質(zhì)時(shí)期很多巖系中均有分布，已勘明的儲量雖然居世界前列，但我國鐵礦石資源仍嚴(yán)重不足。2006年我國的鐵鋼產(chǎn)量增加了4000萬t，需要相應(yīng)增加鐵礦石供應(yīng)量6800萬t，實(shí)際上國際市場的鐵礦石增量為4200萬t左右，余量不得不依靠增加國內(nèi)低品位鐵礦石的生產(chǎn)來滿足。這使得尚未完全開發(fā)低品位鐵礦石資源得到綜合利用，具有一定的經(jīng)濟(jì)效益和社會效益。

我國鐵礦分布有兩大特點(diǎn)：一是貧礦多，貧礦儲量占總儲量的80%；二是多元素共生的復(fù)合礦石較多。此外礦體復(fù)雜，有些貧鐵礦床上部為赤鐵礦，下部為磁鐵礦。源于我國礦產(chǎn)資源的現(xiàn)狀，選礦面臨的是難選、品位低、含磷、硅酸鹽高的選礦課題，研究開發(fā)低品位鐵礦、含磷、硅酸鹽高的難選赤鐵礦以及含有價(jià)金屬的廢棄尾礦成為選礦的首要問題。

1、原礦性質(zhì)分析

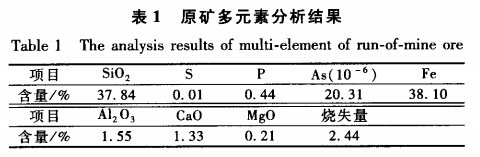

該鐵礦是一個規(guī)模較大鐵礦石基地，有用礦物嵌布形態(tài)復(fù)雜，磷和硅含量較高，且有用礦物嵌布粒度極細(xì)，屬難選鐵礦石；該鐵礦以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦。脈石礦物有絹云母、長石、高嶺石、石榴石，鐵礦石含鐵38.1%，磷0.44%，礦石中磷主要以磷灰石的形式存在，磷灰石常以集合體膠磷礦的形式產(chǎn)出，大部分的磷在磁選過程中可以分離，但有部分膠磷礦粒度極細(xì)，不易分離。原礦多元素分析結(jié)果如表1所示。

2、探索研究

2.1、磁選

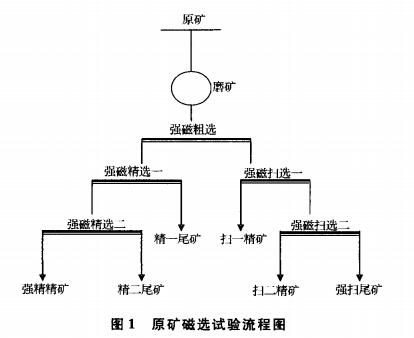

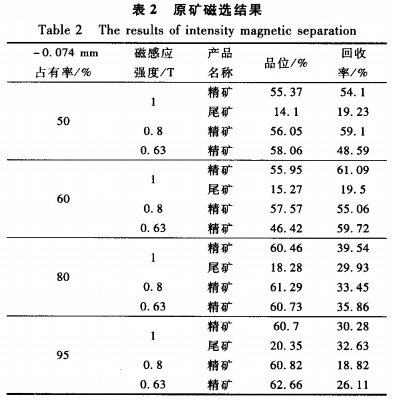

不同的磨礦細(xì)度和磁感應(yīng)強(qiáng)度會對選礦的指標(biāo)造成直接的影響，為了得到較好的選礦指標(biāo)，找到合適的礦石細(xì)度和磁感應(yīng)強(qiáng)度，將不同細(xì)度的礦石進(jìn)行1，0.8，0.63T的強(qiáng)磁選，試驗(yàn)流程如圖1所示，結(jié)果見表2。

由表2可知，隨著磁感應(yīng)強(qiáng)度的增加，精礦的品位在降低，回收率隨著磁感應(yīng)強(qiáng)度的增加而提高，品位的波動不大，回收率的變化范圍很大。隨著磨礦細(xì)度的增大，精礦的品位提高，回收率降低。在磨礦的細(xì)度為-0.074mm占80%時(shí)，磁感應(yīng)強(qiáng)度為1T時(shí)，精礦中鐵的品位60.46%，回收率達(dá)到了39.54%，可以看出鐵的品位已經(jīng)達(dá)到了一個較高的水平，可以成功地得到粗精礦；再分析尾礦，尾礦中鐵的品位18.28%，回收率為29.93%，尾礦中的鐵的品位很低，可以拋尾。

2.2、重選（搖床）

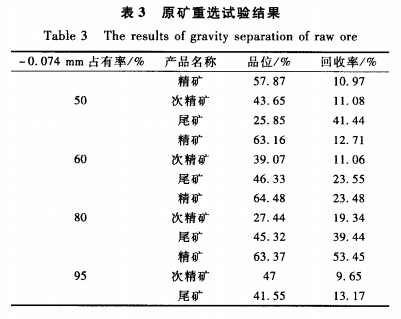

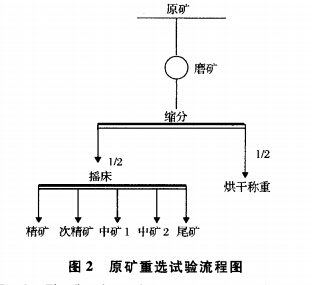

在重選試驗(yàn)中，分別對-0.074mm占50%，60%，80%，95%的細(xì)度進(jìn)行試驗(yàn)，試驗(yàn)流程如圖2所示，結(jié)果見表3。

由表3可知，隨著磨礦細(xì)度的增加，鐵的品位不斷地升高，回收率都在一個較低的水平，在磨礦細(xì)度為-0.074mm占95%時(shí)，得到的*好鐵的品位為63.37%，雖然重選的效果沒有磁選好，但在粗精礦進(jìn)一步處理時(shí)可以采用重選，對進(jìn)一步提高精礦的品位有明顯的作用。

3、結(jié)論

該鐵礦有用礦物嵌布形態(tài)復(fù)雜，以赤鐵礦、褐鐵礦為主，還有少量磁鐵礦，磷和硅含量較高，且有用礦物嵌布粒度極細(xì)，屬難選鐵礦石，通過一系類的試驗(yàn)探索*終得到了品位60.46%的鐵精礦，而且重選對提高精礦的品位有明顯的作用，所以采用重選對粗精礦進(jìn)行精選。

轉(zhuǎn)載請注明來源：m.blufab.cn
