1、礦用磁選機(jī)在應(yīng)用中存在的問(wèn)題

（1）我國(guó)鐵礦由于貧礦多（占總儲(chǔ)量的97.5%）和伴（共）生礦多（占總儲(chǔ)量的1/3），礦石的硬度比較大，磁選機(jī)的磁滾筒筒皮不斷的受到0~15mm以下顆粒狀鐵礦石的沖擊，磨損嚴(yán)重，經(jīng)常發(fā)生磁滾筒筒皮磨破的現(xiàn)象。一旦筒皮磨漏，礦漿進(jìn)入磁滾筒，吸附在磁系表面導(dǎo)致筒皮與磁系之間抱死，或礦漿進(jìn)入到軸承中導(dǎo)致軸承損壞，致使整臺(tái)設(shè)備毀壞。

（2）磁系中一般采用鍶鐵氧體磁鋼和釹鐵硼磁鋼。其中釹鐵硼磁鋼化學(xué)穩(wěn)定性較差，在磁滾筒內(nèi)潮濕的空氣中，易出現(xiàn)表面氧化逐步分層剝落的現(xiàn)象。鍶鐵氧體化學(xué)穩(wěn)定性良好，鍶鐵氧體磁鋼一般用環(huán)氧樹(shù)脂粘結(jié)組固定在磁系中，也存在磁塊易脫落現(xiàn)象。所以無(wú)論是鍶鐵氧體磁鋼還是釹鐵硼磁鋼均有必要進(jìn)行固定。

2、解決措施

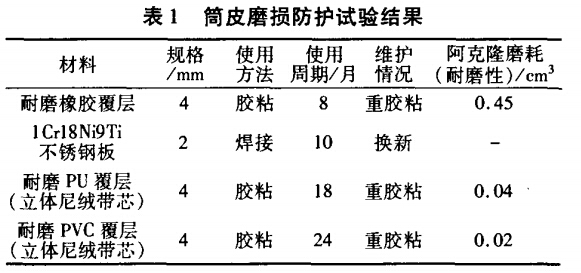

（1）筒皮磨損防護(hù)。加筒體防護(hù)層是對(duì)永磁式磁選機(jī)筒體的一種加固，是延長(zhǎng)筒皮壽命的*有效方法，既耐磨，又更換方便。采用了耐磨橡膠覆層、不銹鋼板、PU覆層、PVC覆層防治層進(jìn)行試驗(yàn)。試驗(yàn)結(jié)果見(jiàn)表1（數(shù)據(jù)為平均值）。

通過(guò)試驗(yàn)結(jié)果比較，采用了PVC覆層包裹筒皮、膠粘劑結(jié)PVC覆層，可大大提高了筒皮的使用壽命。

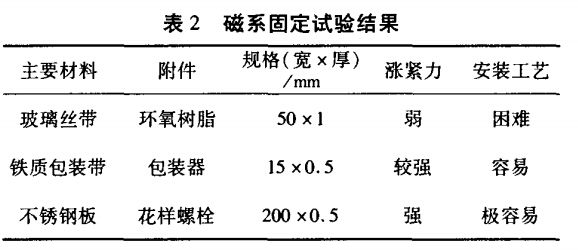

（2）磁系固定。采用了玻璃絲帶涂刷環(huán)氧樹(shù)脂、鐵質(zhì)包裝帶、不銹鋼板對(duì)磁系整體進(jìn)行了包裹試驗(yàn)，試驗(yàn)結(jié)果見(jiàn)表2。

根據(jù)試驗(yàn)結(jié)果，采用了0.5mm厚度的1Cr18Ni9Ti不銹鋼板包裹磁系。不銹鋼板兩端接頭用薄板夾住并用螺栓加以固定，*后用螺栓連接，調(diào)節(jié)漲緊度。這樣不但對(duì)磁系表面磁場(chǎng)影響小，而且對(duì)磁系有足夠強(qiáng)的包裹漲緊力，效果顯著。采用此方法后從未發(fā)生過(guò)磁塊脫落的情況，徹底解決了磁系固定的問(wèn)題。

3、結(jié)語(yǔ)

（1）對(duì)磁滾筒筒皮表面采用立體尼絨帶芯PVC覆層防護(hù)，大大延長(zhǎng)了筒皮覆層的使用壽命，減少了停車維修時(shí)間，節(jié)約了維修資金。

（2）對(duì)磁選機(jī)的磁系采用1Cr18Ni9Ti不銹鋼板固定的方法，解決了磁鋼在磁系中的脫落，使得磁系部分的使用壽命達(dá)到了8a以上。避免了因磁鋼脫落引起的磁選機(jī)設(shè)備事故而造成的停車停產(chǎn)。

轉(zhuǎn)載請(qǐng)注明來(lái)源：m.blufab.cn
