在我國東北和華東地區，部分鐵礦山屬于含碳酸鹽礦山。東北地區以東鞍山鐵礦為代表，東鞍山鐵礦是我國大型紅鐵礦山，礦物品種多、結構構造復雜、嵌布粒度細，鐵礦石中的碳酸鹽主要是菱鐵礦，其次是鐵白云石。東鞍山鐵礦按自然類型可劃分為假象赤鐵礦、磁鐵礦、磁鐵赤鐵礦、赤鐵磁鐵礦和綠泥假象赤鐵礦、綠泥赤鐵磁鐵礦、菱鐵磁鐵礦等石英巖等。

類型：有用礦物，主要礦物：假象赤鐵礦磁鐵礦，次要礦物：赤鐵礦、褐鐵礦、菱鐵礦，微量礦物：鏡鐵礦、針鐵礦、穆鐵礦。

脈石礦物：主要礦物：石英、鱗綠泥石，次要礦物：鐵閃石、陽起石、透閃石、方解石、含鐵方解石、含錳方解石、鐵白云石，微量礦物：磷灰石、黃鐵礦。

含碳酸鹽假象赤鐵礦石中鐵礦物主要為假象赤鐵礦，其次為少量的磁鐵礦和菱鐵礦；脈石礦物主要為石英，其次為碳酸鹽類的方解石、鐵白云石。假象赤鐵礦多呈磁鐵礦的半自形假象，顆粒比較粗大且均勻，與脈石接觸邊界大部分平直。碳酸鹽類礦物有的呈粗大粒狀與鐵礦物緊密共生，有的呈脈狀集合體穿插于鐵礦物條帶，有少量的碳酸鹽礦物已綠泥石化。鐵礦物條帶主要由假象赤鐵礦和少量的碳酸鹽礦物、石英所組成；淺色脈石條帶以石英為主；一些以碳酸鹽礦物為主，帶內鐵礦物含量較少，脈石礦物石英顆粒羅為粗大純凈，假象赤鐵礦石的構造多為條帶狀，上述結構構造使得假象赤鐵礦石相對其它幾種鐵礦石和脈石礦物均比較容易解離，似乎相對好選。但是，碳酸鹽礦物的存在對選礦過程的影響很大，使得假象赤鐵礦石難選。

*近幾年的生產結果統計表明，隨著開采深度的增加，礦石中碳酸鹽的含量在逐年升高。生產表明，碳酸鐵的出現對東鞍山鐵礦石的浮選影響很大，隨著碳酸鐵含量的增加，浮選指標呈下降趨勢，導致“精尾不分”，嚴重影響著生產指標。為此，張明等提出采用分步浮選流程，消除菱鐵礦對浮選的不利影響。通過現場生產表明，為了能獲得較高品位的鐵精礦，必須預先除去影響反浮選的菱鐵礦，而在一定程度上受到淀粉抵制，但抵制作用較弱的菱鐵礦在赤鐵礦和石英表面的吸附罩蓋，是引起現場反浮選困難的主要原因。

華東地區的梅山鐵礦也屬于高碳酸鹽型鐵礦山，礦床中賦存有大量菱鐵礦，特別是梅山二期工程建設的地質勘探工作中發現菱鐵礦分布普遍、數量可觀，但又不能形成單獨的工業礦體，大量的菱鐵礦伴生于磁鐵礦、假象和半假象赤鐵礦的礦石中。梅山鐵礦按礦石的結構、構造及礦化程度可將分為塊狀、斑點狀、浸染狀、角礫狀、竹葉狀等5種礦石類型。

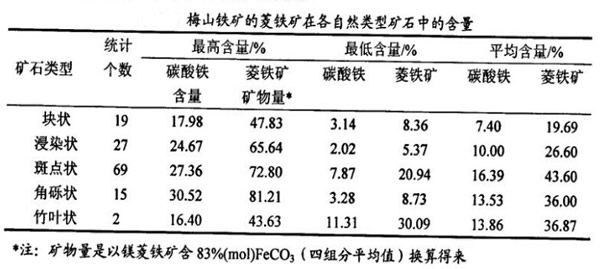

由上圖可以看出，含菱鐵礦*高的是斑點狀礦石，平均含碳酸鐵16.39%；其次是竹葉狀礦石，為13.86%；塊狀礦石*低，為7.40%。

梅山礦業公司選礦廠采用“浮硫-弱磁-強磁”流程選鐵降磷，未對礦石中大量菱鐵礦進行單獨的分選，僅是通過高梯度強磁選機將菱鐵礦與赤鐵礦一并選出，作為鐵精礦加以利用，因而造成鐵精礦品位不高，梅山鐵精礦質量標準僅定為：含鐵57%、含硫小于0.5%、含磷小于0.25%，鐵精礦品位較低。

梅山鐵礦目前面臨的主要課題是提鐵降磷，以及尾礦資源的回收利用，國內高校及科研院在這兩方面做了大量的研究工作，取得了不俗的成績，特別是中南大學在梅山尾礦回收試驗研究過程中，采用磁-浮聯合流程，將全鐵僅含17.92%的鐵尾礦，提高到含鐵57.12%、S0.27%、P0.055%，為梅山選礦廠綜合利用鐵尾礦資源開壁了新途徑。

然而，國內外學者未對梅山鐵礦進行菱鐵礦和赤鐵礦分選研究，若能將現有鐵精礦中含菱鐵礦部分剔除，定能大大提高鐵精礦品位。

本文由開元機械整理總結，轉載請注明來源：m.blufab.cn
